一、應用及原理：
磁致伸縮線性位移液位傳感器是應用“磁致伸縮”技術研制而成。該技術來自于美國。目前線性磁致伸縮液位傳感器主要用于測量精度高和測量可靠的液位、位移測量系統。具有精度高、分辨率高、重復性好、穩定可靠、非接觸式測量、壽命長、安裝方便、環境適應性強等特點。磁致伸縮位移傳感器由測量桿、電子倉和非接觸浮球或磁環組成，測量桿內安裝有波導管，測桿為不銹鋼材料，具有保護波導管及不導磁的特點，已被廣泛應用于石油化工、電力、制藥、食品、飲料、工程機械等行業的各種液罐的液位、機械位移的測量及控制。
二、主要技術參數：
1、 液位測量范圍80, 150,300, 500, 800, 1000, 1200, 1500, 2000, 2500, 2800
3000,3500, 4000, 4500, 5000 ，10000，18000(可定制)
2、位移量程范圍80, 150,300, 500, 800, 1000, 1200, 1500, 2000, 2500, 2800
3000,3500, 4000, 4500, 5000 (可定制)
3、輸出形式/工作電壓：
A. 模擬輸出信號 0～5V/+24VDC+10%、0～10V/+24VDC+10%、（-5～+5）V/+15VDC+10%、
（-10～+10）V/+15VDC+10%或4-20mA/+24VDC+10%
B． 異步通訊二進制數字信號（RS485）；SSI信是號。
4、工作溫度：T1：0～70℃ T2：-25～+80℃ T3：-40～+85℃
5、紋波：低噪音環境 小于2mVrms
伺服工作狀態 （80～1600mm）小于6mVrms
伺服工作狀態 （1600～5000mm）小于10mVrms

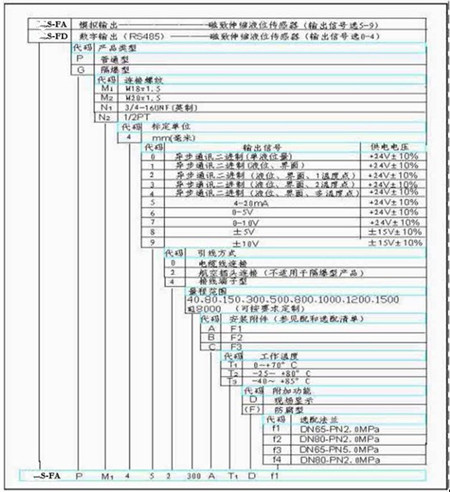

三、磁致伸縮液位傳感器選型表
|
