防水位移傳感器的繞線轉輪前端中xin孔設有花鍵槽并與傳動軸前端設置的花鍵接，傳動軸兩端的光軸部分分別與絕緣外殼前、后壁上的中xin孔滑動連接，其后端的光軸部分穿過絕緣外殼后壁與回旋裝置連接，回旋裝置由盤簧和盤簧盒組成，盤簧置于盤簧盒中，盤簧盒與外殼固定，盤簧中xin與傳動軸的延長端固定連接，傳動軸通過軸間連接機構與傳感器輸出軸連接。盤簧直接裝于盤簧盒內，由盤簧盒與外殼連接，解決了盤簧在生產制造和日常維護過程中，拆裝不便的問題；保證兩軸同心，使編碼器軸與傳動軸轉動同步。

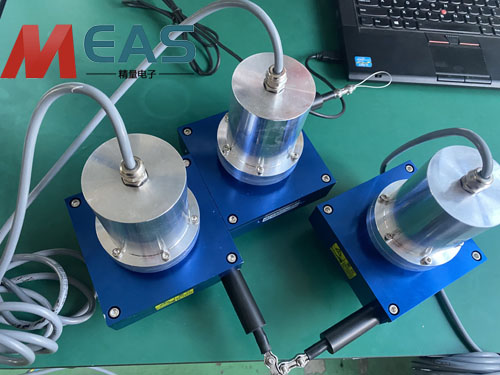

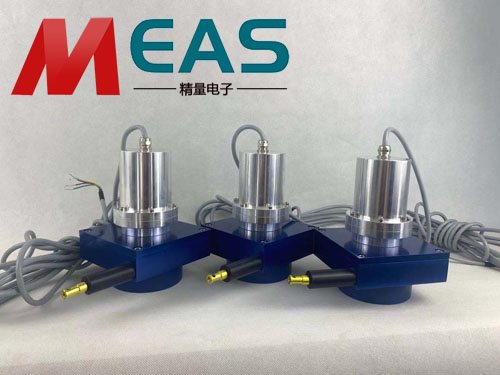

防水位移傳感器的磁力耦合技術，避免因軸傳動造成的密封圈老化導致的漏水事故發生，該傳感器外殼采用鋁合金精工打造，電路及控制部分與拉線繩呈分離狀態，采用三級密封等級，使電路部分受到強有力的保護，防水拉繩編碼器的結構是機械傳動結構和電子電路組成，而機械結構之間必定會存在摩擦力，這樣不但會產生誤差，也將影響拉繩編碼器的使用壽命。所以，該產品如使用在頻繁的測量環境中，應經常對其進行維護保養。防止因密封不嚴或因密封件老化導致進水而損壞編碼器。
水下拉繩位移傳感器隨著使用時間的增加，必定會出現一些小故障。如定期進行檢查保養，會盡量減少故障率發生，檢查保養是應注意產品主體的拉線繩是否因磨損嚴重而破損，查看直線機構有沒有超出其允許范圍，應保證鋼絲繩的佳直線距離。應對產品主體和連接部分做進一步檢查，切不可因螺絲松動或腐蝕造成脫扣，因此，定期進行檢查是必不可少的工作，防水拉繩位移傳感器如出現進水現象發生時應立即停止使用。檢查進水原因，如因進水導致電路故障，應聯系位移傳感器廠家技術人員維修，切不可自行拆卸產品主體，因為擅自拆卸輕者損壞產品重者會導致傷人事故發生。
|
